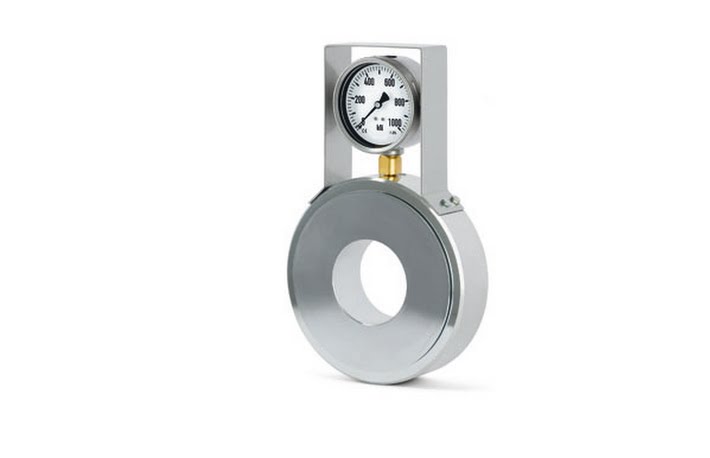

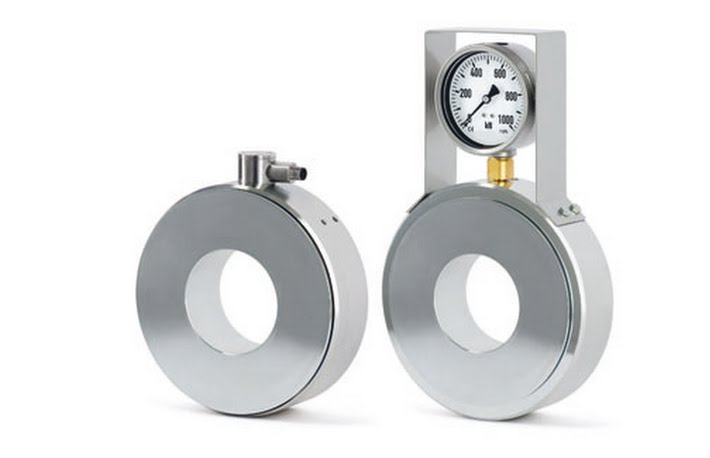

Hydraulische Ankerkraftmessdose

Die Ankerkraft-Kraftmessgeräte dienen zur laufenden Überwachung der von Ankern und anderen Rückverankerungsstäben und -kabeln eingebrachten Kräften.

Produktmerkmale

für Druckkräfte
zur Kraftmessung an Messankern
Umgebungstemperatur -30 bis +60°C
Gehäuse und Kolben “Stahl, galvanisch verzinkt“
Genauigkeit bei +23°C +/- 1,0% v. Endwert, bei analoger Anzeige NG 100 // +/- 0,5% v. Endwert, bei Analogausgang [mA]
Kolbenhub ≤ 0,5 mm
Betrieb ohne und mit Hilfsenergie
Messbereich 0 ... 200 kN bis 0 ... 10.000 kN

Typische Einsatzgebiete:

Überwachung von Ankern;
zur Hangsicherung
im Hoch-, Tiefbau
im Spezialtiefbau
im Tunnelbau
im Stollenbau
im Bergbau (Über- und Untertage)
im Grundbau
bei Stützmauern und Baugruben
im Brückenbau
im Erd-, Felsbau
bei Bodendynamik
bei Gründung
in der Baumesstechnik

Übersicht

Die Ankerkraft-Kraftmesseinheiten sind hydraulische Kraftmessgeräte die in Verbindung mit Mess-, Anzeigegeräten die Messwerte analog oder digital zur Anzeige bringen. Die für die Ankerkraft vorbereiteten Kraftmessgeräte sind hoch präzise. Mit diesen hydraulischen Kraftmessgeräten werden am Ankerkopf, Spannkräfte auf einfache-, preiswerte Art erfasst und direkt zur Anzeige gebracht.

Dem Messzweck entsprechend ist der Krafteinleitungskolben designt. Die auf den Kolben wirkende Kraft wird in einen hydraulischen Druck umgesetzt und auf das angeschlossenen Mess-, Anzeigegerät übertragen. Die Messgeräteskale kann in verschiedene Einheiten z.B. kN, t, oder andere ausgelegt werden.

Der Kolbenhub ist ≤ 0,5 mm.

Anwendungsgebiete:

Überprüfung und Langzeitbeobachtung der am Ankerkopf wirkenden Kräfte
Überwachung von Anker- und Stützlasten im Verbau untertägige Hohlräume, im Tunnel-, Stollenbau, im Böschungsbau, in offenen Baugruben, an Stützmauern und Baugrubenverbauung und im Über-, Untertagebau
Überprüfung von Pfahllasten und Pfahltesten
