VW note
(Datenrekorder für Schwingsaitensensoren)

Innovativer Datenrekorder zur Anzeige und Aufzeichnung der Messdaten von Schwingsaitenaufnehmern.

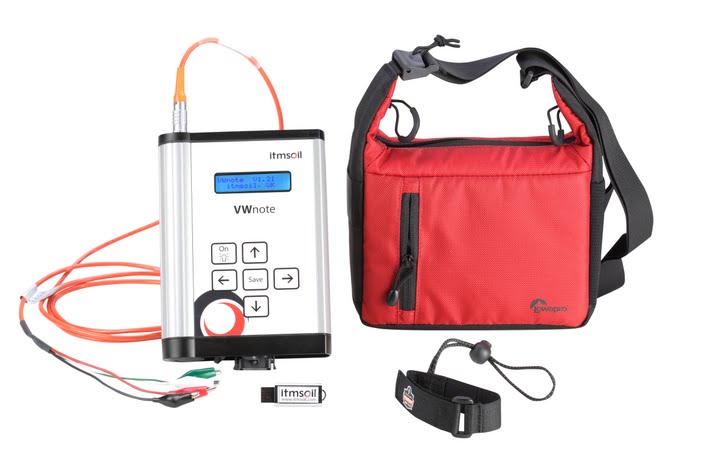

VW note (Datenrekorder für Schwingsaitensensoren) Produktansicht

Vorteile

  • Einfacher Transport und einfache Bedienung unter allen Standortbedingungen
  • Präzise, wiederholbare und störungsfreie Messwerte
  • Unkompliziertes, schnelles und fehlerfreies Ablesen der Daten vor Ort
  • Mit nahezu allen VW-Sensoren kompatibel
  • Echtzeitanzeige der VW-Messwerte in ausgewählten Maßeinheiten sowie Hz, Hz2/1000 und Zeitwerten
  • Datenerfassung basierend auf dem FFT-Algorithmus (Fast Fourier Transformation)
  • Messung im vollen Standardfrequenzbereich (450-6000 Hz) oder in einem beliebigen benutzerdefinierten Bereich
  • Erfassung und Anzeige der Parameter für jeden Sensor voll konfigurierbar
  • Umfassender Datenspeicher (2 GB) und bequemer Datenabruf über USB-Speicherstick
  • PC-ungebundene Aktualisierung der Firmware über USB-Speicherstick durch den Anwender
  • Betrieb mit vier langlebigen AA-Batterien
  • Display mit aktivierbarer Hintergrundbeleuchtung; automatische Abschaltung
  • Wahlweise mit höherer Schwingsaitenanregung von 15 V für eine hochwertige Datenauslesung bei Sensoren mit langen Kabeln
  • Verwaltung einer großen Anzahl VW-Sensoren an einem oder mehreren Standorten mithilfe von Standortkennungen und individuellen Sensorkennungen
  • Reduzierung von Datenverlusten durch Speicherung der Messdaten in Datengruppen und Verfügbarkeit eines großen internen Speichers
  • Gewährleistung der Messdatenqualität durch Anzeige und Aufzeichnung der Messdaten in Rohform und in ausgewählten Maßeinheiten, Messqualitätsanzeigen und optional Signaldaten
  • Einrichtung oder Datenübertragung ohne PC; keine Computerkenntnisse für VW Note erforderlich

Produktmerkmale

  • Abmessungen: 190 mm x 140 mm x 40 mm
  • Gewicht: 950 g samt Tragetasche
  • Betriebstemperatur: -10 bis +50 ºC
  • VW-Frequenzmessbereich: 450-6000 Hz
  • Genauigkeit: 0,01 % des vollen Bereichs
  • Schwingsaitenanregung: 5 V oder 15 V
  • Temperatursensor: 3000 Ohm Thermistor
  • Bereich: -50 bis +150 ºC
  • Batteriekapazität: 30 Stunden Dauerbetrieb ohne Hintergrundbeleuchtung
  • Anzeigeeinheiten: mit Maßeinheit oder in Form von Rohdaten (Hz, Hz²/1000 und Zeitwerte)
  • Speicher: 2 GB

Übersicht

Bei dem Handgerät VWnote handelt es sich um ein Datenrekorder- und Auslesegerät, das für die meisten kommerziell erhältlichen Schwingsaitenaufnehmer (VW-Sensoren) und integrierten Thermistor-Temperaturfühler geeignet ist. Die Messdaten werden zur späteren Übertragung auf den PC (mittels USB-Stick) im integrierten Speicher gespeichert.

Der breite Standardfrequenzbereich von 450-6000 Hz und die Möglichkeit zur Anzeige und Speicherung der Daten in einer ausgewählten Maßeinheit als auch in Form von Rohdaten, machen den Wnote zu einem ausgesprochen vielseitigen Messgerät. Dank des beim VWnote verwendeten Algorithmus, der auf FFT basiert, ist das Gerät weniger anfällig für die bei VW-Sensormessungen gemeinhin üblichen Interferenzen.

Der VWnote muss nicht an einen PC angeschlossen werden. Zur Übertragung der Konfigurationsdatei sowie der gespeicherten Messdaten vom VWnote zum PC dient ein USB-Speicherstick. Die integrierte Speicherkarte fasst bis zu 6 Millionen Messdatensätze sowie die Konfigurationsparameter von mehreren Tausend Sensoren.
